Manejo de distintos mapas vectoriales

Obtener un listado de las tablas disponibles.

db.tables -p

Mostrar la estructura de la base de datos asociada al mapa vectorial de municipios.

db.describe -c muniantioq

Lectura de una base de datos externa

Abrir el directorio 04UsoVector con el navegador de archivos, en su interior se encuentran dos archivos en formato CSV: NBI.csv y poblacion_col.csv. Abrir una terminal desde allí y ejecutar GRASS.

Se abre el archivo NBI.csv con LibreOffice Calc. ¹

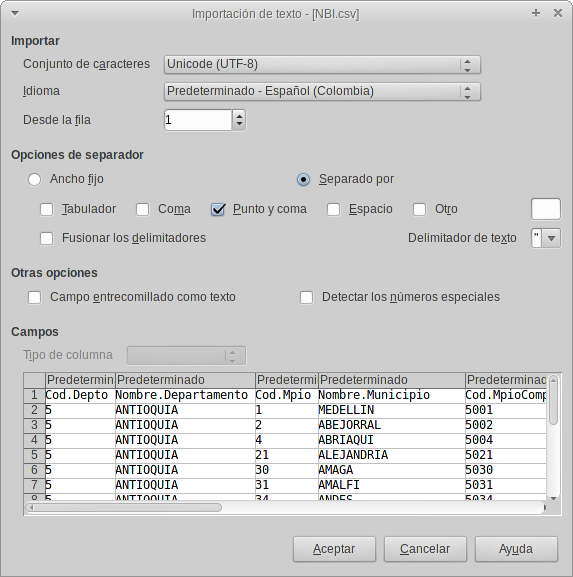

En el diálogo que aparece, se debe indicar que el archivo se encuentra separado por Punto y coma como lo muestra la siguiente imágen.

Para incorporar la tabla a GRASS, se emplea el comando db.in.ogr.

db.in.ogr dsn=NBI.csv output=NBI

Obtener una descripción de la nueva tabla generada.

db.describe -c NBI

La columna del NBI se encuentra en formato de texto, por lo cual más adelante se debe convertir a formato numérico para poder realizar consultas a la base de datos sin inconvenientes.

Para incorporar esta información a la tabla existente y asociada al mapa vectorial de los municipios, ambas tablas deben tener una columna común que permita unir la tabla nueva a la taba de atributos del mapa vectorial, en este caso, las columnas son COD_DANE en la tabla de atributos asociada al mapa vectorial muniantioq, y Cod_MpioCompleto en la nueva tabla NBI.

El comando que permite esto es el v.db.join.

v.db.join map=muniantioq column=COD_DANE otable=NBI ocolumn=Cod_MpioCompleto

map Mapa vectorial al que se va a unir otra tabla.
column Columna a unir en la tabla del mapa.
otable Nombre de la otra tabla.
ocolumn Columna a unir en la otra tabla.

Consultar cuáles municipios tienen un NBI por encima del 80%

db.select sql="select cat,AREA,PERIMETER,MUNICIPIO,NBI from muniantioq where NBI>80"

Se observa que la consulta arrojó un resultado que no cumple con las condiciones impuestas, esto debido al hecho que la columna NBI se encuentra en formato de texto y debe ser convertida a formato numérico.

Transformar una columna de tipo texto a numérico

• Se reemplaza la coma por un punto para separar los decimales correctamente.

v.db.update map=muniantioq col=NBI qcol="replace(NBI,',','.')"

• Se crea una nueva columna de tipo real para realizar la conversión.

v.db.addcol map=muniantioq col='NBI2 DOUBLE PRECISION'

• Se realiza la conversión hacia la nueva columna.

v.db.update map=muniantioq col=NBI2 qcol="cast(NBI as DOUBLE PRECISION)"

• Se realiza la consulta nuevamente, y en este caso el resultado obtenido si cumple con la condición.

v.db.select map=muniantioq columns=cat,AREA,PERIMETER,MUNICIPIO,NBI2 where='NBI2>80'

Consultar los municipios de Antioquia con población mayor a 50.000 habitantes y NBI mayor al 60%

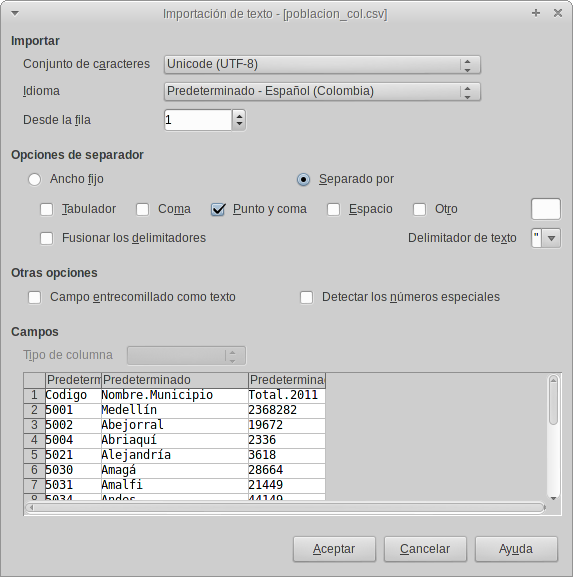

• Se abre el archivo poblacion_col.csv con LibreOffice Calc. En el diálogo que aparece, se debe indicar que el archivo se encuentra separado por Punto y coma.

• Se importa la tabla poblacion_col.csv a GRASS con el comando db.in.ogr.

db.in.ogr dsn=poblacion_col.csv output=pob_col

• Se consultan el nombre y el tipo de las columnas de la tabla recién importada.

db.describe -c pob_col

Observar que los nombres de las columnas no son los más adecuados, puesto que los nombres de las columnas se encuentran duplicados en la tabla de atributos del mapa vectorial, por lo que se recomienda cambiarlos desde LibreOffice antes de importarlo nuevamente a GRASS.

db.in.ogr dsn=poblacion_col.csv output=pob_col --o
db.describe -c pob_col

• Se incorpora la nueva tabla a la tabla de atributos existente asociada al mapa vectorial muniantioq. En este caso, la columna común de la tabla pob_col es COD_POB.

v.db.join map=muniantioq column=COD_DANE otable=pob_col ocolumn=COD_POB

• Se transforma la columna Total_2011 a tipo de datos enteros.

v.db.addcol map=muniantioq col='POBLACION INT'
v.db.update map=muniantioq col=POBLACION qcol="cast(Total_2011 as INT)"

• Realizar la consulta de los municipios que cumplen las condiciones planteadas.

v.db.select map=muniantioq columns=cat,MUNICIPIO,NBI2,POBLACION where="NBI2>60 and POBLACION>50000"
db.select sql='select cat,MUNICIPIO,NBI2,POBLACION from muniantioq where NBI2>60 and POBLACION>50000'
